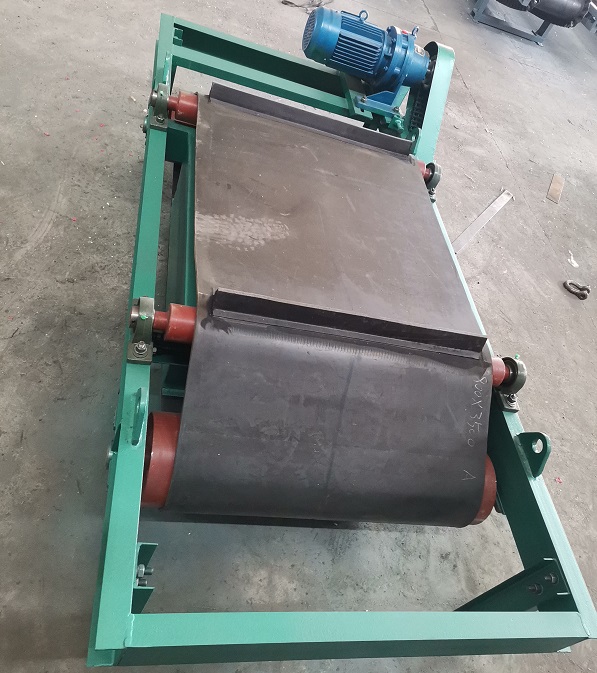

在可調壓的電磁自卸除鐵器控制系統中,其電壓可隨意調節,并可實現穩壓功能。三相交流模塊輸出對稱性好,直流分量小,并可根據需要增加過流、過熱、缺相保護功能。
　　該系統由380VAC電源電壓經交流接觸器主觸點器KM1-1后,通過整流模塊整流輸出電壓加到設備線圈YA1的兩端;變壓器TCl輸出的22OV交流電壓給控制電路供電,控制電路通過集控/現場轉換開關SAl分別控制交流接觸器KM1線圈,整流模塊由開關電源PS1和智能晶閘管模塊MOD1組成,智能晶閘管模塊MOD1輸出電路中由開關電源PS1供電,開關電源PS1接有調壓控制電路。
　　其中,該自卸除鐵器系統中的智能晶閘管模塊型號為MJYS-QKZL-100,開關電源PS1型號為SYN-25-S12。智能晶閘管模塊MOD1三相輸入端并聯壓敏電阻RV1、RV2、RV3,壓敏電阻RV4-6與阻容模塊RC1～RC6并聯后接到智能晶閘管模塊MOD1輸出端的“+”“-”端。智能晶閘管模塊MOD1輸出端的電壓和電流值通過電壓表PV1和電流表PA1顯示出來。開關電源PS1的GND端接到穩壓管V2的“+”端及智能晶閘管模塊MOD1的3腳、4腳和電位器R1的1腳,開關電源PS1的+12V端接到穩壓管V2的“-”端及智能晶閘管模塊MOD1的5腳和電位器R1的3腳,智能晶閘管模塊MOD1的2腳接電位器R1的2腳。
　　該自卸除鐵器的控制電路中,變壓器TC1的次級輸出端分別接開關電源PS1的L、N腳;變壓器TCl輸出端一端分別連接電源指示燈HL1、交流接觸器常開點KM1-2及集控/現場轉換開關SA1,交流接觸器常開點KM1-2另一端接風扇FS1,電源指示燈HL1和風扇FS1另一端接變壓器TC1輸出端另一端;集控/現場轉換開關SA1的集控端接集控啟停信號端子排XT1和中間繼電器常開點KA1-2,集控啟停信號端子排XT1另一端經中間繼電器KA1線圈接變壓器TCl輸出端另一端;集控/現場轉換開關SA1的現場端經按鈕SB1接按鈕SB2和交流接觸器常開觸點KM1-3,按鈕SB2和交流接觸器常開觸點KM1-3并聯后與中間繼電器常開點KAl-2另一端接交流接觸器KMI線圈和指示燈HL2,交流接觸器KM1線圈和指示燈HL2的另一端接變壓器TC1輸出端另一端。
　　綜上,通過智能晶閘管模塊輸出0-500V直流電壓送到電磁自卸除鐵器的設備線圈,電壓連續可調,通過控制回路中交流接觸器的吸合與釋放來控制電磁除鐵器的勵磁。可調壓的電磁除鐵器控制系統的應用,改變了電磁除鐵器電壓不可調的缺點,電壓可隨意調節,并可實現穩壓功能。
