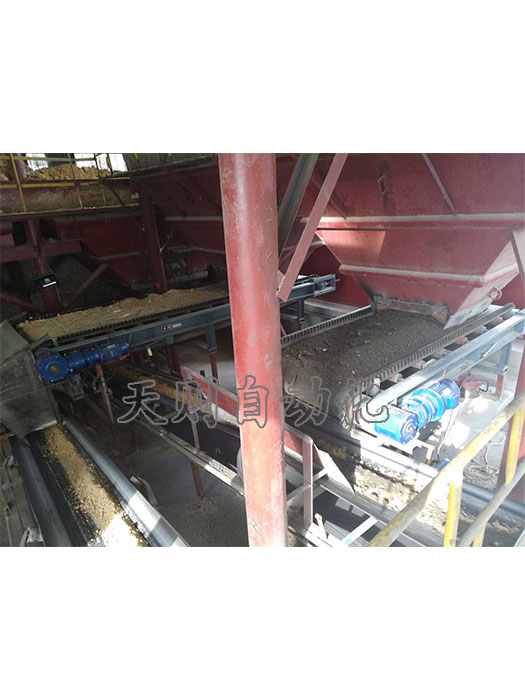

皮帶秤稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。在皮帶秤上有一個稱重傳感器裝在稱重橋架上，工作時，將檢測到皮帶上的物料重量送入稱重儀表，同時由測速傳感器皮帶輸送機的速度信號也送入稱重儀表，儀表將速度信號與稱重信號進行積分處理，得到瞬時流量及累計量。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

電子皮帶秤主要技術參數：

單托輥皮帶秤精度：+/-1%

杠桿多托輥皮帶秤精度：+/-0.5%

懸浮式皮帶秤精度：+/-0.125%~0.25%

皮帶速度：0~6m/s

遠傳傳輸：1000m

皮帶輸送機傾角：0～30°

工作條件和安裝條件：

環境溫度：機械：-20℃～+50℃ 儀表：0℃～40℃

電源電壓：220V（+10﹪、-15﹪） 50Hz±2﹪

相對濕度: 150%左右
