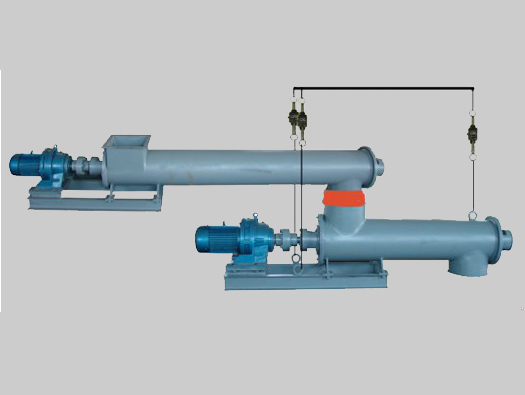

據悉，螺旋鉸刀計量秤的稱量系統由稱重傳器、電流放大器、雙回路調節器、機械計數器及動圈式指示儀等組成。由于焙砂和煙塵分別計量,故裝有兩臺螺旋電子。
　　稱重傳器可將物料重量信號轉換成mv電信號輸出。電流放大器一方面向稱重傳器提供直流供橋電壓(約10V),一方面將稱重傳感器輸入到電流放大器的mV信號放大成4~20mA輸出,以便經2509標準電阻轉換成1~5V信號作為雙回路調節器的輸入。
　　雙回路調節器具有多種控制功能、數學計算功能、邏輯運算功,通過用戶編程,它可以完成相當于兩合機化螺旋秤二次儀表的功能。機械計數器可對雙回路調節器的物料流量累積運算脈沖信號進行葉數,以便直觀地顯示物料累積輸送量。
　　由于焙砂、煙塵螺旋秤分別安裝在兩個大型圓筒料倉的底部,而雙回路調節器安裝在焙砂料倉的下部,為了現場操作方便,在煙塵料倉的下部安裝了一合顯示煙塵瞬時輸送量的似表一一動圈式指示儀。
　　雙回路調節器面板上有三個數字顯示器;PV為測量值顯示器,SP為設定值顯示器,VP為操作輸出值顯示器。在本設計中,雙回路調節器不需完成控制功能,上述顯示器就成為多余的了,為了使兩臺秤的瞬時物料流量能同時在調節器面板上直觀顯示,程序綿制時作了如下考慮:將經過零點調整,滿值調整井代表螺旋鉸刀計量秤瞬時流量信號先送入編號716的MUL(乘法〕模塊,乘以600系數,成為以工程單位顯示的數值。
　　對煙塵螺旋電子秤,其工程單位化的瞬時流景值(編號16MUL模塊輸出)直接引至模擬量輸出口AO11這樣可以在調節器面板上VP顯示器上顯示煙塵螺旋電子秤的瞬時流量值。
　　因此,當顯示方式為回路I時,調節器面板上PV值顯示器顯示的是焙砂螺旋秤的瞬時流景值,ⅤP值顯示器上顯示的是煙塵螺旋鉸刀計量秤的瞬時流量值。
